Kärnfunktioner

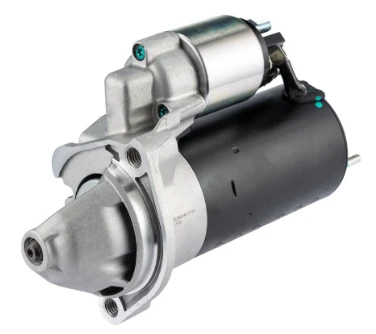

28100 0D030 är en 12V permanentmagnet gear reduction (PMGR) startmotor tillverkad av DENSO för Toyotas passagerarfordon (främst bensinmotorer som 1,6L/1,8L 4ZZ FE/3ZZ FE). Det är en OEM-komponent med dessa nyckelegenskaper:

Kompakt och lätt design: Liten formfaktor med hög effekttäthet, idealisk för motorrum med begränsat utrymme.
Permanent magnetfält: Använder höghållfasta permanentmagneter istället för fältspolar, vilket minskar vikten och förbättrar effektiviteten.
Planetväxelreduktion: Inbyggd planetväxel för att multiplicera vridmomentet samtidigt som motorn hålls liten.
Integrerad solenoid: Toppmonterad elektromagnetisk solenoid som styr både kugghjulsingrepp och högströmsmotoreffekt.
11 kuggdrev: Precisionsbearbetat drev för tillförlitlig ingrepp med motorns svänghjulsringdrev.
2 Monteringshålfläns: Standardfläns med 2 monteringshål för säker motorblocksinstallation.
OEM kvalitet: Byggd enligt Toyota/DENSO-specifikationer för pålitlig kallstartprestanda och lång livslängd.

Arbetsprincip

Startmotorn arbetar i fyra sekventiella steg och omvandlar elektrisk energi till mekaniskt vridmoment:

Solenoidaktivering

När tändningslåset är inkopplat aktiverar en styrsignal för låg ström solenoidens elektromagnet. Detta drar en inre kolv framåt.

Motorkraft och start

Vi erbjuder en mängd olika transmissionskomponenter, inklusive kedjehjul, rullkedjor, kugghjul, kopplingar, kuggstänger, nav, remskivor, koniska hylsor, lagersäten och mer.

Motorkraft och start

När kugghjulet kopplas helt in, stänger kolven tunga interna kontakter, vilket tillåter hög ström (hundratals ampere) från fordonsbatteriet att flöda in i DC-motorn. Motorns ankare roterar snabbt; vridmomentet multipliceras med planetväxelreduktionen, vilket driver svänghjulet för att dra igång motorn tills förbränningen startar.

Frikoppling & CutOff

När motorn tänds och dess hastighet överstiger starthastigheten, slirar en frikörningskoppling i kugghjulsenheten för att förhindra att motorn körs tillbaka. Solenoiden aktiveras, en returfjäder drar in drevet och strömmen till motorn bryts.

banner001

packing customized002

partner3001

Viktiga tekniska specifikationer

Parameter	Specifikation
OEM-artikelnummer	28100 0D030 (även skrivet som 281000D030)
Tillverkare	DENSO (OEM för Toyota)
Spänning	12V DC
Nominell effekt	1,1 kW
Starttyp	Permanent Magnet Gear Reduction (PMGR)
Drivpinjongtänder	11 tänder
Rotationsriktning	Medurs (CW)
Antal monteringshål	2
Fläns diameter	Cirka . 74 mm
Huvudströmuttag (B+/30)	Standard bultterminal
Kontrollterminal (50)	Standard plug in terminal
Kompatibla fordon	Toyota Corolla (E11/E12), Avensis (T22), Celica och andra modeller med 1,6L/1,8L 4ZZ FE/3ZZ FE bensinmotorer
Korsreferens artikelnummer	28100 22040, 2280007591, 0986020551, Lester 31378
