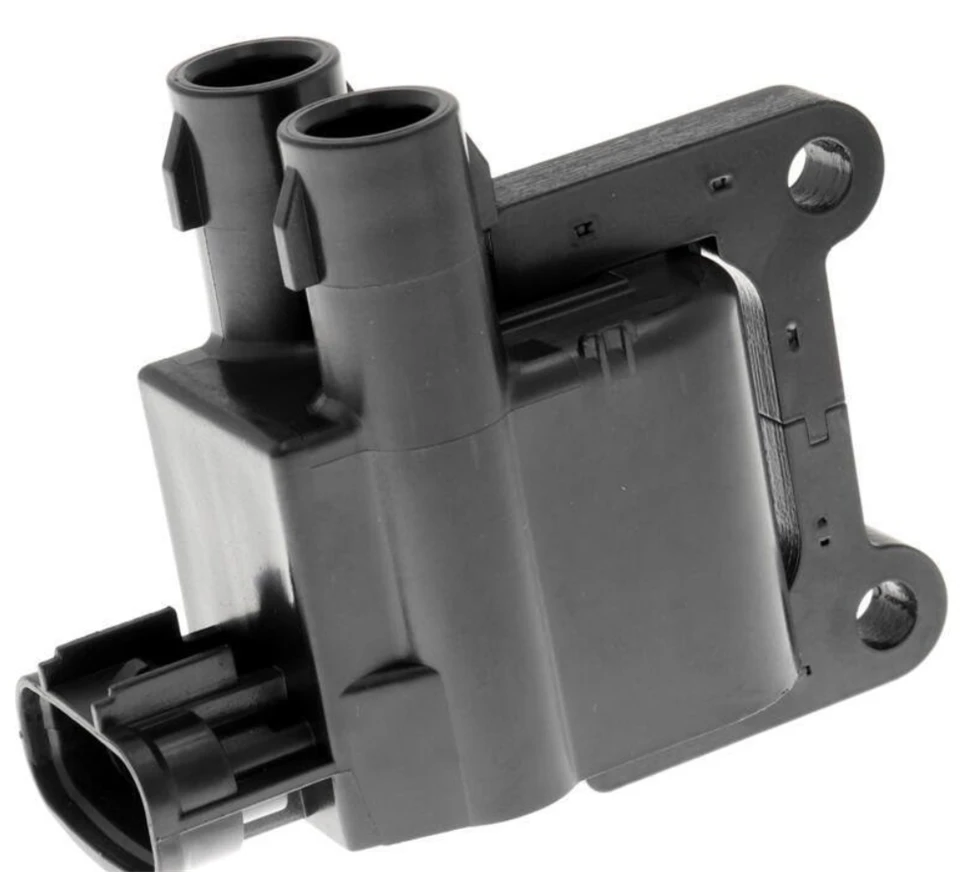

Tändspolen 9091902218 är en kärnenergiomvandlingskomponent för moderna tändsystem för bensinmotorer, designad för att omvandla fordonets 12V låg-effekt till en hög-gnista som kan antända luft-bränsleblandningen i motorcylindrarna. Monterad direkt på cylinderhuvudet fungerar denna tändspole i synk med tändstift, motorstyrenheten (ECU) och tändmoduler för att leverera fullständig förbränning, stabil motordrift och optimal bränsleekonomi. Som en exakt-utvecklad OEM-ersättning erbjuder tändspolen 9091902218 sömlös kompatibilitet och pålitlig prestanda för ett brett utbud av Toyota- och Lexus-modeller, vilket gör den till ett idealiskt val för eftermarknadsreparationer och uppgraderingar.
Nyckelfunktioner
Tändspolen 9091902218 är tillverkad enligt exakta originalutrustningsspecifikationer och är en direkt nedgång i utbyte-som inte kräver några modifieringar av ledningar, montering eller adaptrar. Den är perfekt anpassad till fabriksmonteringspunkter och elektriska gränssnitt, vilket säkerställer en -fri installationsprocess och eliminerar monteringsfel.
Använder en emaljerad koppartrådslindning med hög-densitet och kiselstålkärna med hög-permeabilitet för att generera en konsekvent hög-utspänning på över 35 000 V. Detta säkerställer en stark, pålitlig gnista även under extrema driftsförhållanden, såsom hög motorbelastning och låga temperaturer, vilket effektivt förhindrar feltändningar och ofullständig förbränning.
Det yttre höljet är konstruerat av hög-hållfast, värme-beständig PBT-teknikplast, som tål kontinuerliga driftstemperaturer upp till 200 grader och ger utmärkt motståndskraft mot åldring, korrosion och kemisk exponering. Det interna hög-högspänningstornet är tillverkat av keramiskt isoleringsmaterial med hög-renhet, vilket förhindrar hög-spänningsläckage och säkerställer långtids-prestandastabilitet.
Använder vakuumepoxihartsinkapslingsteknik för att skapa en helt förseglad struktur, vilket uppnår en IP6K9K dammtät och vattentät klassificering. Detta isolerar effektivt interna komponenter från motorolja, kylvätska, damm och fukt, medan inbyggda -skyddskretsar för överspänning och överström skyddar fordonets ECU och tändningsmodul från elektriska skador.
Varje tändspole 9091902218, som är tillverkad under det strikta IATF16949 kvalitetsstyrningssystemet för fordon, genomgår rigorösa tester, inklusive hög-spänningsmotstånd, isolationsresistans, temperaturcykler och 60,000+ cyklers hållbarhetstester, vilket säkerställer en livslängd på över 100% av fabriken och 010% livslängd. kilometer.
Tekniska specifikationer
|
Punkt |
Specifikation |
|
Produktmodell |
Tändspole 9091902218 |
|
Produktens mått |
88,5 MM65,2 MM60,1 MM |
|
Ersättningsmodeller |
90919-02250, 90919-C2005, 90919-02260 |
|
Tillämpliga system |
Automotive bensinmotor tändningssystem |
|
Ingångsspänning |
12V DC |
|
Nominell utspänning |
Större än eller lika med 35 000V |
|
Driftstemperatur |
-40 grader ~ +200 grader |
|
Material för hölje |
Hög-hållfast värme-beständig PBT-teknikplast |
|
Isoleringsmaterial |
Inkapsling av hög-keramik + epoxiharts |
|
Monteringstyp |
Bult-på fast installation (1 bult) |
|
Anslutningstyp |
3PIN vattentät bilkontakt |
Strukturell sammansättning
Elektromagnetisk kärna
Hjärtat i tändspolen 9091902218, bestående av en kärna av kiselstål med hög -permeabilitet och dubbel- emaljerade koppartrådslindningar. Denna enhet omvandlar effektivt lågspänning till högspänning, vilket säkerställer stabil energiöverföring och tillförlitlig gnistgenerering.
01
Låg-elektrisk kontakt
En 3PIN vattentät plastkontakt med anti-klämmor och guldpläterade-stift, designad för att upprätthålla en säker anslutning med fordonets kabelnät och ECU även under intensiva motorvibrationer, vilket förhindrar elektrisk korrosion och dålig kontakt.
02
Hög-utgångstorn
Ett keramiskt hög-högspänningstorn upptill, utrustat med en hög-temperaturbeständig gummitätning, som direkt ansluter till tändstiftet. Dess exceptionella isoleringsegenskaper säkerställer att hög-elektricitet levereras exakt till tändstiftselektroden utan läckage eller haveri.
03
Integrerat monteringsfäste
Ett metall-kompositmonteringsfäste av plast med precisions-bearbetade gängade hål, konstruerad för att matcha motorns cylinderhuvuds monteringspunkter. Den innehåller en anti-gummipackning för att minimera påverkan av motorvibrationer på interna komponenter, vilket förlänger produktens livslängd.
04
Fullständigt-förseglat skyddshölje
Ett- gjutet PBT-hölje i ett stycke som helt omsluter den interna elektromagnetiska enheten, kombinerat med vakuumepoxihartsinkapsling för att skapa en hermetiskt förseglad enhet. Den här designen skyddar effektivt spolen från den tuffa miljön i motorutrymmet, vilket säkerställer långsiktig-tillförlitlighet.
05
Kompatibla fordonsmodeller
- Toyota: Camry (2012-2017), Corolla (2014-2019), RAV4 (2013-2018), Highlander (2014-2019), Avalon (2013-2018), Sienna (2015-2020), Tacoma (2016-2021)
- Lexus: ES350 (2013-2018), RX350 (2012-2017), IS350 (2014-2019), NX300 (2015-2020)
- Ättling: tC (2014-2016), iM (2015-2016)
Anmärkningar om installation och användning
Innan du installerar tändspolen 9091902218, koppla bort fordonets negativa batteripol och vänta 3-5 minuter för att ladda ur kvarvarande elektrisk energi, vilket förhindrar kortslutningar och skador på känsliga elektroniska komponenter.
Se till att motorn är helt kyld (under 40 grader) före installation för att undvika brännskador och förhindra termisk deformation av spolens plast- och gummikomponenter.
Rengör noggrant motorns cylinderhuvuds monteringsyta och tändstiftsporten för att avlägsna olja, damm och kolavlagringar, vilket säkerställer en tät tätning och tillförlitlig elektrisk kontakt mellan spolen och tändstiftet.
Rikta in tändspolen vertikalt med tändstiftet och monteringshålet, tryck hårt tills monteringsfästet sitter helt på plats, dra sedan åt monteringsbulten till det specificerade vridmomentet (10-12 N·m) för att förhindra att den lossnar på grund av motorvibrationer.
Efter installationen, anslut batteriet igen, starta motorn och kontrollera efter tecken på feltändning, grov tomgång eller tända varningslampor. Genomför en provkörning under varierande motorvarvtal för att bekräfta korrekt funktion.
I fall av fler-tändningsfel, rekommenderas det att byta ut alla spolar samtidigt för att säkerställa konsekvent prestanda över alla cylindrar, undvika ojämn krafttillförsel och förlänga livslängden för tändstift och andra komponenter i tändsystemet.
Packning, lagring, hantering och transport
Tändspolen 9091902218 är individuellt förpackad i en anti-statisk förseglad plastpåse, med stötdämpande- EPE-skumfoder inuti en styv korrugerad kartong för att skydda mot stötar, extrudering och repor under transport. Ytterkartongen är tydligt märkt med produktmodell, kvantitet, vikt och hanteringsinstruktioner, inklusive anti-chock-, fukt-- och hög-temperaturvarningar.
Lagring
Förvara produkten i originalförpackningen i ett rent, torrt, väl-ventilerat lager med ett temperaturområde på -5 grader till 45 grader och relativ luftfuktighet Mindre än eller lika med 70 %. Undvik exponering för direkt solljus, höga temperaturer, fukt, oljeförorening och starka elektromagnetiska fält. Produkten har en hållbarhet på 36 månader under normala lagringsförhållanden.
Hantering
Hantera med försiktighet för att undvika fall, stötar eller hårt tryck. Dra inte i den elektriska kontakten eller hög-högspänningstornet, eftersom det kan skada interna kablar, isolering eller kontaktstift.
Transport
Lämplig för väg-, sjö- och flygtransporter. Se till att förpackningen förblir intakt och skyddad från regn, snö och extrema temperaturer under transporten. Säkra kartonger i transportfordonet för att förhindra glidning, kollision eller staplingsskador.
