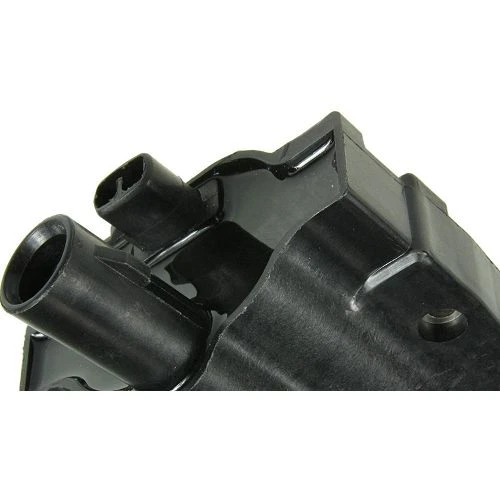

Tändspolen 9091902197 är en central strömförsörjningskomponent i fordonets tändsystem, ansvarig för att omvandla fordonets låga 12V-spänning till en elektrisk-högspänningsgnista som antänder luft-bränsleblandningen i motorcylindern. Den är installerad på motorns cylinderhuvud och fungerar tillsammans med tändstift, motorstyrenhet (ECU) och tändmodul för att säkerställa effektiv förbränning, stabil motordrift och optimal bränsleekonomi. Denna produkt är exakt kompatibel med flera Toyota- och Lexus-modeller, och fungerar som en pålitlig OEM-ersättningsdel för originalkomponenter i tändsystemet.
Produktbeskrivning
Exakt OEM-passning
Artikelnumret 9091902197 är konstruerat strikt efter originalutrustningens tillverkningsspecifikationer och är en direkt nedgång-i utbyte utan att borrning, ledningsändringar eller ytterligare adapter krävs, vilket säkerställer perfekt inriktning med de ursprungliga monteringspunkterna och elektriska gränssnitten.
01
Hög-utgångsstabilitet
Använder en avancerad lindningsstruktur av emaljerad koppartråd och järnkärna med hög magnetisk permeabilitet, vilket ger en stabil hög-utspänning på upp till 30 000 V. Den säkerställer en stark och konsekvent elektrisk gnista även under extrema arbetsförhållanden, vilket eliminerar feltändning och ofullständig förbränning.
02
Hållbara och hög-temperaturbeständiga material
Huset är tillverkat av hög-värmebeständig PBT-teknikplast, som tål den höga temperaturen på 180 grader i motorrummet och har utmärkt korrosions- och åldringsbeständighet; det interna hög-högspänningstornet är tillverkat av keramiskt isoleringsmaterial med hög genombrottsspänning, vilket undviker hög-spänningsläckage.
03
Fler-isoleringsskydd
Integrerad med flerlagers epoxiharts vakuuminkapslingsteknik, uppnår IP6K9K damm- och vattentät prestanda, effektivt isolerar motorolja, kylvätska och dammerosion; inbyggda-överspännings- och överströmsskyddskretsar förhindrar skador på ECU:n och tändningsmodulen orsakad av onormal spänning.
04
Strikt kvalitetskontroll
Alla produkter är tillverkade i enlighet med IATF16949 kvalitetsledningssystem för bilar och genomgår hög-spänningsbeständighet, isoleringsmotstånd, temperaturcykel och hållbarhetstestning, vilket säkerställer en 100 % fabriksgenomgång och en lång livslängd på mer än 80 000 kilometer.
05
Tekniska specifikationer
|
Punkt |
Specifikation |
|
Produktmodell |
9091902197 |
|
Produktens mått |
85,2MM62,5MM58,8MM |
|
Ersättningsmodeller |
90919-02239, 90919-02240, 90919-C2001 |
|
Tillämpliga system |
Automotive bensinmotor tändningssystem |
|
Ingångsspänning |
12V DC |
|
Utspänning |
Större än eller lika med 30 000V |
|
Driftstemperatur |
-40 grader ~ +180 grader |
|
Material för hölje |
Värme-beständig PBT-teknisk plast |
|
Isoleringsmaterial |
Hög-keramik + epoxiharts |
|
Monteringstyp |
Skruva fast-på fast installation |
Strukturell sammansättning
Elektromagnetisk kärna
Består av en kärna av kiselstålplåt med hög magnetisk permeabilitet och dubbel-lager emaljerad koppartråd primära och sekundära lindningar, kärndelen för spänningsomvandling, vilket säkerställer effektiv energiomvandling och stabil hög-utspänning.
01
Elektriska anslutningar
En 2PIN vattentät plastkontakt på låg-sidan för pålitlig anslutning till fordonets tändkabelstammar och ECU, med anti-lossningsspännen för att förhindra dålig kontakt orsakad av motorvibrationer.
02
Hög-utgångstorn
Ett keramiskt hög-högspänningstorn upptill med en gummitätningsring, direkt ansluten till tändstiftet, med utmärkt isoleringsförmåga för att säkerställa att hög-elektricitet överförs till tändstiftselektroden utan läckage.
03
Monteringsfäste
Integrerad metall-kompositmonteringsfäste av plast med precisionsgängade hål, som matchar motorns cylinderhuvudets monteringspunkter, med anti-vibrationsgummipackningar för att minska påverkan av motorvibrationer på tändspolens inre komponenter.
04
Skyddande bostäder
Ett-stycke gjutet PBT värmebeständigt hus-som lindar in den interna elektromagnetiska enheten och kapslar in den med epoxiharts, vilket uppnår ett fullständigt-förseglat skydd och isolerar den yttre hårda arbetsmiljön.
05
Kompatibla fordonsmodeller
- Toyota: Camry (2002-2006), Corolla (2003-2008), RAV4 (2001-2005), Highlander (2001-2007), Prado (2003-2009), Yaris (2005-2011)
- Lexus: ES300 (2002-2006), RX300 (2001-2006), IS200 (2000-2005), GS300 (2001-2005)
- Ättling: xB (2004-2006), tC (2005-2008)
Anmärkningar om installation och användning
Före installation, koppla bort fordonets negativa batteripol för att undvika kortslutning och skador på de elektriska komponenterna; vänta i 2-3 minuter för att ladda ur den kvarvarande elektriciteten i tändsystemet.
Se till att motorn är helt kyld före installation för att förhindra skållning och undvika att påverka prestandan hos tändspolens plast- och gummidelar på grund av hög temperatur.
Rengör monteringsytan på motorns cylinderhuvud och tändstiftets installationsport före installation, ta bort olja, damm och kolavlagringar för att säkerställa en tät tätning och pålitlig kontakt.
När du installerar, rikta in tändspolen med tändstiftet och monteringshålet vertikalt, tryck ned det ordentligt tills monteringsfästet är helt fastsatt, och dra sedan åt monteringsbulten med det specificerade vridmomentet (8-10 N·m) för att undvika lös installation orsakad av motorvibrationer.
Efter installationen, anslut den negativa batteripolen igen, starta motorn och kontrollera om det finns onormala förhållanden som motorfel, instabil tomgång och fellampor; utför en provkörning för att säkerställa att tändspolen fungerar normalt under olika motorvarvtal.
Byt ut tändspolen i en uppsättning om flera cylindrar har tändningsfel för att säkerställa konsekvent tändningsprestanda för varje cylinder och undvika ojämn motoreffekt.
Packning, lagring, hantering och transport
Tändspole 9091902197 är individuellt förpackad i anti-statiska förseglade plastpåsar, med stötdämpande-skumfoder inuti den hårda korrugerade kartongen för att förhindra kollisionsskador under transport. Ytterkartongen är märkt med produktmodell, kvantitet, vikt och anti-stöt-, fukt-- och anti-hög-temperaturtecken.
Förvaring: Förvara produkten i originalförpackningen i ett rent, torrt, väl-ventilerat lager med en temperatur på 0 grader ~ 40 grader och en relativ luftfuktighet på mindre än eller lika med 75 %. Undvik direkt solljus, hög temperatur, fukt, oljeföroreningar och stark elektromagnetisk strålning; lagringstiden är 24 månader under normala lagringsförhållanden.
Hantering: Hantera produkten varsamt under hanteringen, undvik våldsam kollision, fall och extrudering; dra inte hårt i den elektriska kontakten och hög-högspänningstornet för att förhindra skador på de interna kablarna och isoleringsstrukturen.
Transport: Produkten kan transporteras på väg, till sjöss och i luften. Under transport, se till att förpackningen är intakt, undvik exponering för regn, snö och hög temperatur; Fäst kartongen ordentligt i transportfordonet för att förhindra glidning och kollision under transport.
